井下電纜吊掛標準，為了規范煤礦井下電纜吊掛，進一步促進機電質量標準化工作，以機電質量標準化規范為基礎，結合煤礦實際，特制訂煤礦井下電纜吊掛標準如下：

一、電纜吊掛總體要求

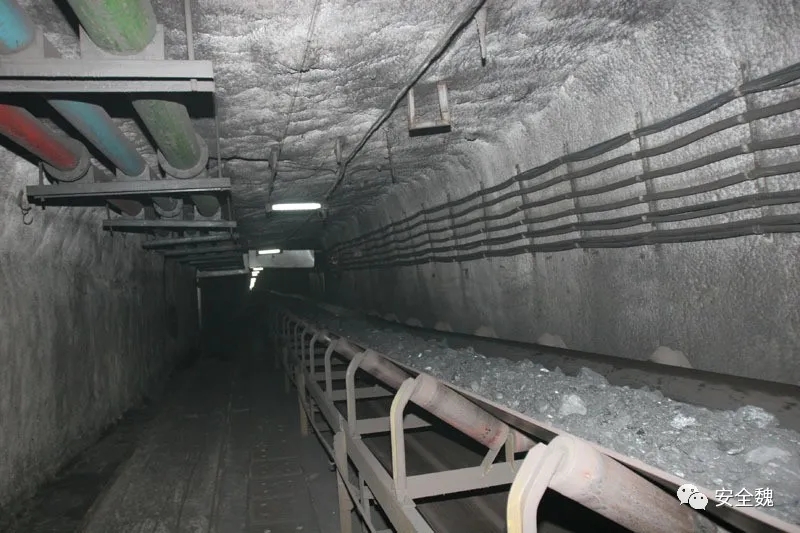

1、井下系統巷道電纜根據具體情況調整吊掛，采掘工作面電纜統一吊掛在順槽外側煤幫，敷設順序從上到下依次為：監測電纜、通訊電纜、信號電纜、動力線。

2、電纜吊掛統一使用礦用塑料電纜鉤，電纜鉤分大鉤、小鉤，小鉤在上，大鉤在下，大鉤、小鉤數量根據現場情況確定，并考慮一定數量的備用電纜鉤。

3、系統巷道電纜鉤使用膨脹螺栓上下固定，采掘工作面順槽電纜鉤應采用Φ6.0鋼絲繩吊掛，鋼絲繩用花籃螺栓（花籃螺栓）拉緊在巷道幫部錨桿上，并用卡子卡緊，固定點距離不得超過50米。

4、系統巷道電纜鉤吊掛間距為1000mm，采掘工作面的電纜鉤懸掛間距為800mm，吊掛時，高壓電纜與低壓電纜相距不小于100mm，高壓電纜之間、低壓電纜之間相距不小于50mm。

5、電纜吊掛高度不低于1600mm，以電纜鉤下端距巷道底板為準。

6、電纜穿過墻壁或風門時，必須設置穿墻套管保護好電纜，并將兩頭采用黃泥封堵，36V以上電纜通過穿墻套管時只允許單孔單線，不得兩根及以上電纜同時通過一個穿墻套管。

7、電纜不得懸掛在風水管路上，不得遭受淋水。電纜上嚴禁懸掛任何物件。電纜與風水管路原則上不得在巷道同一側敷設，當必須在同一側敷設時，應敷設在管子上方，并保持300mm 以上的距離。

二、小線吊掛

1、監測電纜必須吊掛在最上端，由上至下依次為通訊電纜，信號電纜。

2、小線有多根時，必須按照各自類型進行捆扎，采掘順槽小線在電纜吊掛鉤兩邊距電纜鉤250mm處用塑料扎帶捆扎，系統巷道小線在兩扎帶中間加扎一道，捆扎時電纜之間不得交叉，捆扎后多余扎線卡頭必須剪掉。

3、小線布置完畢后，如富余過長，必須用吊掛盤在幫部進行固定，固定盤下沿與電纜鉤頭平齊。

三、接線盒吊掛

1、高壓電纜連接后，接線盒應與巷道方向一致，兩側平直，距離巷道底板1.5m，在距接線盒出線5m處留有余量，在低壓電纜前面平滑向上起弧，彎曲部分高度為400mm，寬度為800mm。

2、400A接線盒應與巷道方向一致，兩側平直，在距接線盒出線5m處留有余量，在低壓電纜前面平滑向上起弧，彎曲部分高度為400mm，寬度為800mm。

3、40A照明電纜接線盒采用12#鐵絲吊掛，鐵絲從接線盒的吊耳孔中穿過，掛在巷幫的膨脹螺栓上，膨脹螺栓距吊耳的垂直距離為200 mm。照明線自接線盒下喇叭嘴引出，在出線至少150mm后彎曲，沿巷道拱形自干線電纜后部敷設至照明燈吊掛點，

4、通訊監測信號接線盒在接線盒處兩電纜鉤之間繃一道鐵絲，接線盒平行固定于鐵絲上，接線盒兩小喇叭最用塑料扎帶在鐵絲上進行固定，固定后剪掉多余卡頭，扎帶接頭必須朝向幫部

5、工作面設備自干線電纜200A接線盒上取電源時，電纜由接線盒下喇叭嘴引出，在出線至少200mm后彎曲沿電纜鉤最后一個鉤子平行敷設至設備開關電源側。

6、硐室小線自開關喇叭嘴引出后，在出線至少100mm后彎曲起弧，沿硐室底板靠幫進行敷設，要求敷設平直，弧度自然一致，不打死彎。富余電纜不能在開關上盤放，要求做十字固定盤垂直懸掛于幫部。

四、電纜過橋

1、電纜跨巷道做過橋時，在距交叉點1.5m處平滑起弧，多根電纜平行沿巷道拱部敷設，不拐死彎，跨過交叉巷道后，在1.5處平滑過渡。

2、多根電纜從巷道的一邊過到另一邊時，以截面最大的電纜為準，其他電纜與截面最大電纜平行，在距過橋1.5m處平滑起弧，電纜沿巷頂板貼頂敷設且電纜走向與巷道走向垂直,距頂板150mm。需過風筒時，過橋或電纜應從風筒上方通過。

3、分支線需做過橋時，分支線應從干線背后繞出，電纜出接線盒后先向下彎曲，比喇叭嘴低150mm，弧度自然不打死彎，沿巷道頂部做過橋。

五、電纜標識

1、在改變電纜直徑、接線盒出線端、電纜的拐彎處、分岔處均應懸掛電纜標志牌。在采掘巷道內，原則上沿電纜走向每100米懸掛一塊電纜標志牌，不足100米時，至少應在一處懸掛電纜標志牌。在大巷等其它通過電纜的巷道內，每200米懸掛一塊電纜標志牌。

2、監測通訊信號電纜，按照各自類型進行捆扎，每隔100m做標簽，說明小線的用途。
